| ब्रांड नाम: | GUTE |
| मॉडल संख्या: | एसजीएच15-12 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | 41000-43000USD/SET |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी, डी/ए |

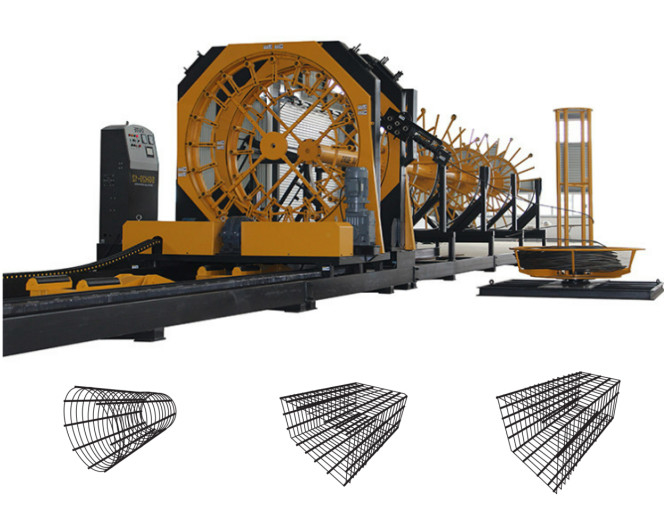

कंस्ट्रक्शन कंक्रीट ढेर पिंजरे बनाने की मशीन/रिबार पिंजरे वेल्डिंग मशीन
विशेषताएं:
1नियंत्रण प्रणाली: पीएलसी, टच स्क्रीन, आवृत्ति कनवर्टर।
2स्वचालित तार खिला तंत्र, अंतर ऑनलाइन समायोजित किया जा सकता है, त्रुटि छोटी है, और बनाने की गुणवत्ता उच्च है।
3चर आवृत्ति गति विनियमन के साथ कर्षण पिंजरे तंत्र में उच्च संचालन सटीकता है।
4अपने वजन के कारण स्टील केज के विकृत होने से रोकने के लिए अधिक स्वचालित हाइड्रोलिक फीड रोलर्स के साथ।
5. स्वचालित खिला डिवाइस से लैस, संचालित करने में आसान और दक्षता में सुधार।
6ढालना ढालना अंगूठी और नली के संयोजन को अपनाता है, जो मुख्य पिंजरे में स्टील के तारों की संख्या को जल्दी से बदल और संशोधित कर सकता है।
7. सीधा करने की प्रणाली उच्च शक्ति वाली मिश्र धातु सामग्री से बनी है, जिसमें उच्च शक्ति, पहनने के प्रतिरोध और पहने हुए भागों के जीवन में सुधार होता है।
|
सीएनसी पाइल पिंजरे वेल्डिंग मशीन ((स्वचालित वेल्डिंग) |
|
|
पिंजरे का व्यास |
300mm-2000mm |
|
अधिकतम. पिंजरे की लंबाई |
12m ((या अनुकूलित) |
|
पिंजरे का वजन |
5500 किलो |
|
कॉइल बार व्यास |
5-14 मिमी |
|
मुख्य फ्रेम बार व्यास |
12-40 मिमी |
|
हाइड्रोलिक दबाव |
10 एमपीए |
|
नामित शक्ति |
21 किलोवाट |
|
L×W×H |
28000×8000×33000 मिमी |
|
प्रमाणन |
आईएसओ 9001:2008 |
| टर्नटेबल की घूर्णन गति (r / min) | 0-4 |
| स्वचालित वेल्डिंग (r / min) स्वचालित वेल्डिंग के दौरान बंदूकें अवरुद्ध की संख्या | 0-1 |
| के दौरान desoldering की संभावना | लगभग एक बार / 25 मिलाप जोड़ों |
| स्वचालित वेल्डिंग | लगभग 10% |
विद्युत भागों.
घूर्णन डिस्क को सर्वो मोटर द्वारा नियंत्रित किया जाता है,जिसकी घूर्णन सटीकता अधिक है,अधिक सटीक स्टार्ट-स्टॉप और अधिक सेवा जीवन है।
वायवीय घटक ताइवान के प्रसिद्ध ब्रांड एयरटाक, श्नाइडर इलेक्ट्रिक कंपोनेंट्स आदि को अपनाते हैं।
वेल्डिंग रोबोट (वैकल्पिक)
वेल्डिंग भाग को एक रोबोट द्वारा प्रतिस्थापित किया जाता है,जिसकी वेल्डिंग सटीकता अधिक होती है और गलत वेल्डिंग और डेसोल्डरिंग से बचा जाता है।
श्रम लागत में बचत और उत्पादन दक्षता में सुधार
चलना तंत्र
रैक और गियर ट्रांसमिशन की तुलना में, रैक और गियर ट्रांसमिशन में उच्च ट्रांसमिशन सटीकता, कम शोर, अच्छी स्थिरता, सुविधाजनक रखरखाव और स्थायित्व के फायदे हैं।
|
पैरामीटर |
एसजीएच15-12 |
SGH20-12 |
SGH22-12 |
|
सीआयु ढेर का व्यास |
Φ300-φ1500 पूर्ण आकार समायोज्य |
Φ650-φ2000 पूर्ण आकार समायोज्य |
Φ650-φ2200 पूर्ण आकार समायोज्य |
|
सीआयु लंबाई |
3-12 मीटर |
3-12 मीटर |
3-12 मीटर |
|
पिंजरे का वजन |
5500 किलोग्राम |
5500 किलोग्राम |
6000kg |
|
सीतेल पट्टी का व्यास |
Φ5-Φ14 मिमी |
Φ5-Φ14 मिमी |
Φ5-Φ14 मिमी |
|
मुख्य फ्रेम बार व्यास |
Φ12-Φ40 मिमी |
Φ12-Φ40 मिमी |
Φ12-Φ40 मिमी |
|
कुल वजन |
15 टन |
14 टन |
15 टन |
|
नामित शक्ति |
21 किलोवाट |
21 किलोवाट |
21 किलोवाट |
|
एसघुमावदार सलाखों का पैचिंग |
0-300 मिमी |
0-300 मिमी |
0-300 मिमी |
|
L*W*H |
28.5*3.7*2.5(एम) |
28.5*4.7*3(एम) |
28.5*5*3.6(एम) |
|
अधिकतम चलने की गति |
2.8m/min |
2.8m/min |
2.8m/min |
|
अधिकतम घूर्णन गति |
4r/min |
3.1r/मिनट |
2.8r/min |
|
भोजन उपकरण |
चेन ड्राइव |
चेन ड्राइव |
चेन ड्राइव |
|
पाइप सामग्री |
प्रक्रिया गर्मी उपचार स्टील |
प्रक्रिया गर्मी उपचार स्टील |
प्रक्रिया गर्मी उपचार स्टील |
|
वेल्डिंग उपकरण |
कार्बन डाइऑक्साइड से सुरक्षित वेल्डिंग |
कार्बन डाइऑक्साइड से सुरक्षित वेल्डिंग |
कार्बन डाइऑक्साइड से सुरक्षित वेल्डिंग |
|
वेल्डिंग विधि |
मैनुअल/ऑटो |
मैनुअल/ऑटो |
मैनुअल/ऑटो |
प्रमाणपत्र
